测风塔时间:2019年09月18日作者:beisite

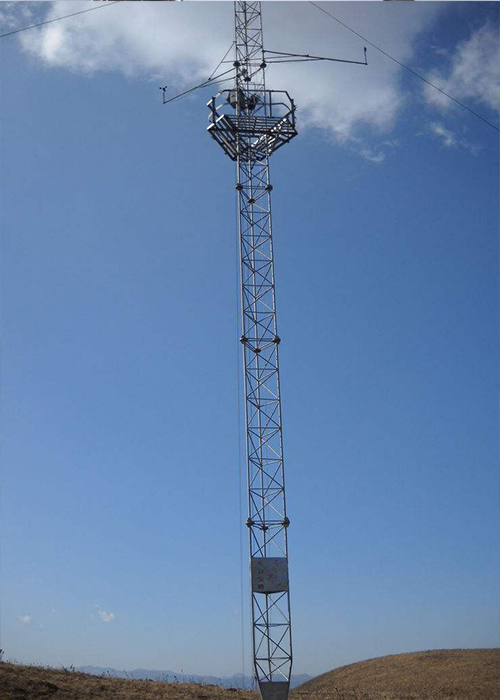

测风塔是作为用于风资源的数据采集的需要而新兴的一种塔型,测风塔架设在目标风场内,目的是为了分析该风场内风能资源的实际情况。
在塔体不同高度处安装有风速计、风向标以及温度、气压等监测设备。可全天候不间断地对场址风力情况进行观测,测量数据被记录并存储于安装在塔体上的数据记录仪今。需要开展3—5年风能资源观测工作,才能满足为风场内风能条件进行评估要求。侧风塔架设在风电场场址内,多为折架式结构和圆筒式结构,采用钢绞线斜拉加固方式,高度一般为10—150米。根据现行国家规定,侧风塔高度普遍为100M [1]  。

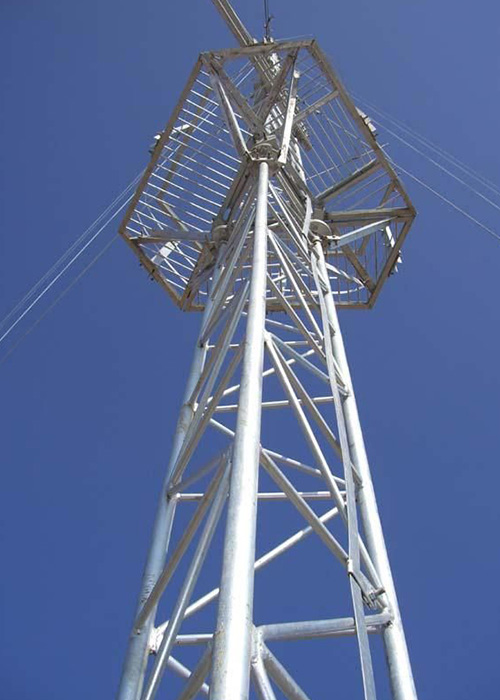

测风塔结构设计:常见的测风塔结构形式有自立式和拉线式两种。
自立式测风塔塔体下部较宽,塔架材料用量相对较大,对基础要求也较高;拉线式测风塔受力较为合理,可靠性高,塔体截面小,塔架材料用量小,但拉线基础数量多,施工工艺复杂。
测风塔塔架可采用单根钢管、三角形桁架及四边形桁架等结构形式。
单根钢管结构形式所需钢管直径大,迎风面积亦大,材料量大;三角形桁架结构形式较为稳定,塔架受风荷载作用较小,最为经济;四边形桁架结构形式较为稳定,一般情况下当三角形桁架不能满足受力及变形要求或不经济时,塔架可选用四边形桁架结构形式 [2]  。
测风塔的主要功能:环境监测,风、气压、湿度等资源数据采集。
为相应的仪器设备的安装做支撑。
适用单位:发电厂前期规划、海岛测风、气象数据采集、环境监测等部门。
优点:风荷载系数小,抗风能力强。
塔身挡风面积小,利于采集数据准确客观,将实测数据和实际数据的差距降到最低。
采集塔柱采用外法兰盘连接,螺栓受拉,不易破坏,钢绞线加固。
塔柱正三角型布置,节约钢材,跟开小,占地面积小,节约土地资源,造价低廉(仅为角钢自立塔的1/3或更少).选址便利.塔身自重轻,运输和安装便捷、建设工期短,塔型随风荷载曲线变化设计,线条流畅,遇罕遇风灾不易倒塌,安全系数高.设计符合国家钢结构设计规范和塔桅设计规程,结构安全可靠.
执行标准:风电场风能资源测量方法(GB/T 18709-2002)|
抗风能力:最大抗风60米/秒;抗震烈度:8度
设计重量:〉1吨(具体重量根据地域而定,西部地区,沿海多风区与中部地区略有差异。
测风数据被用来进行风资源评估和投资前景预测。
主要参数
基本设计依据:钢结构设计规范(TJ17-74).
基本参数:设计风速:60米/每秒
垂 直 度:1/1000
适宜温度:-45C-+45C
防腐处理:热镀锌
